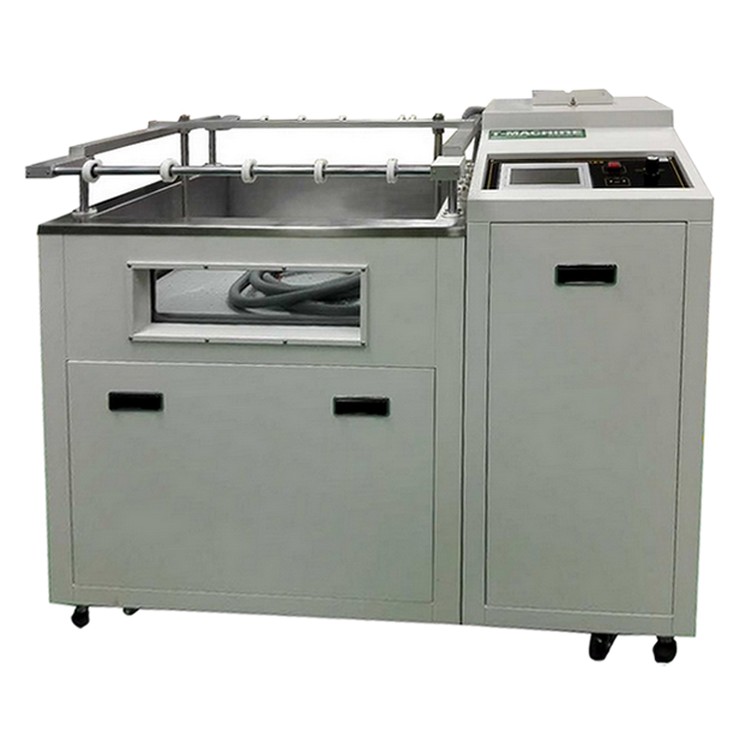

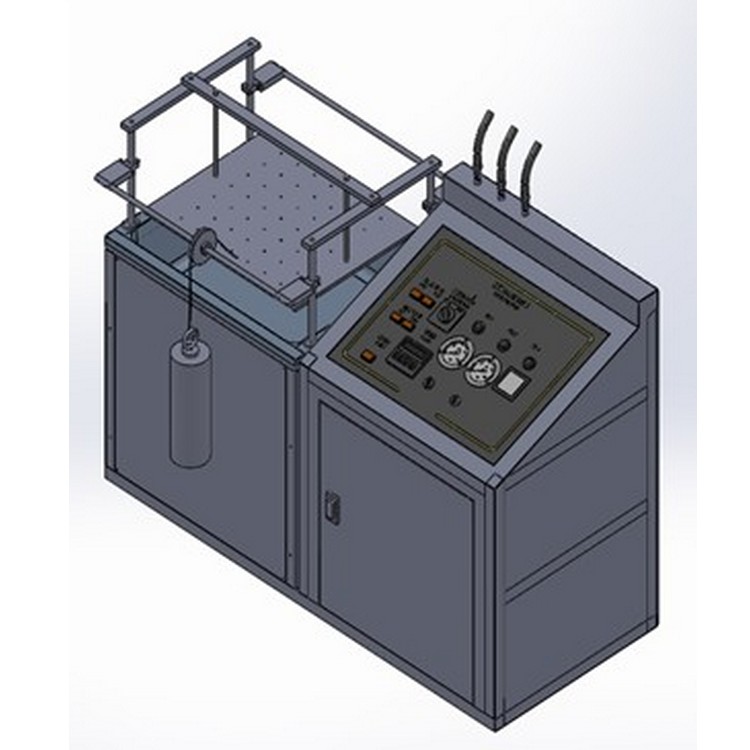

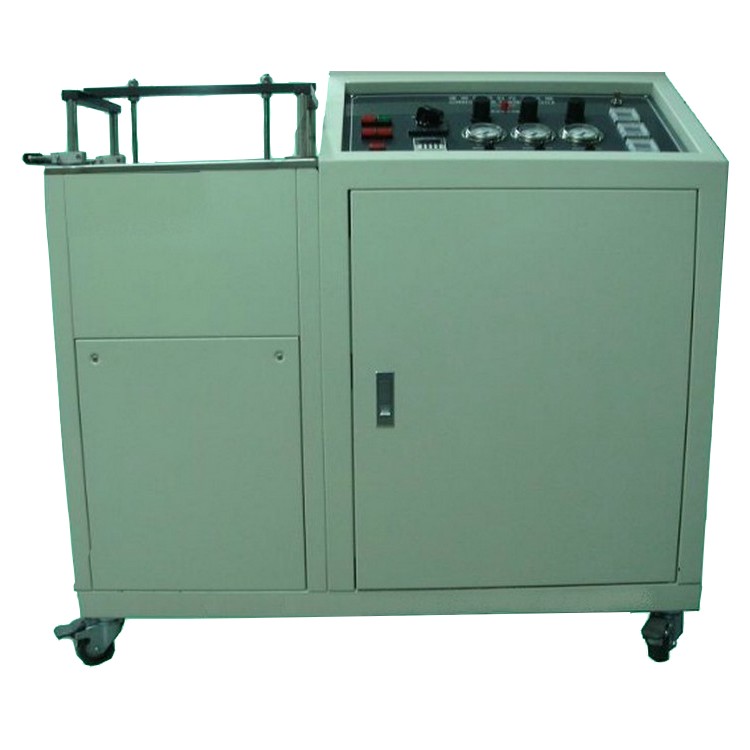

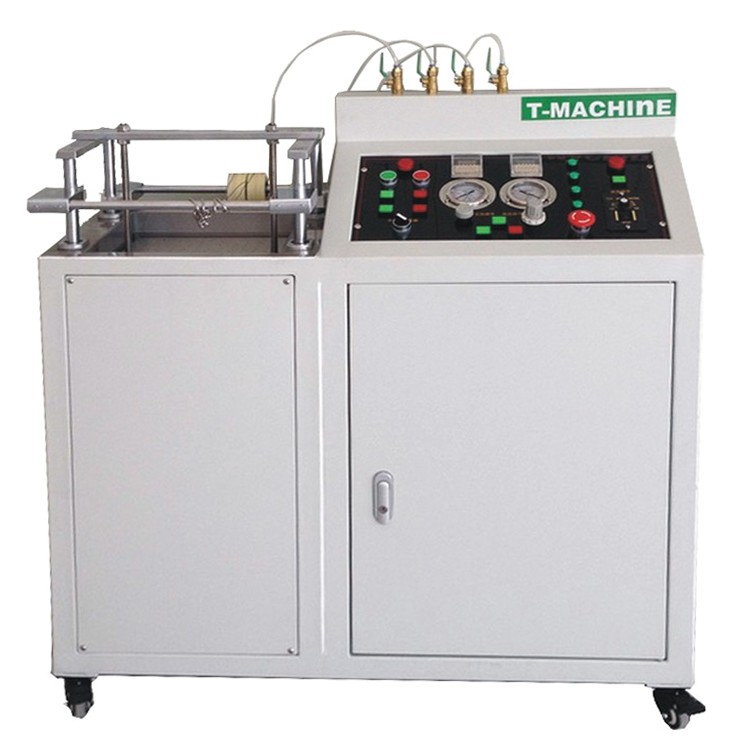

TMJ-9722B连接器密封性试验机

产品说明 INTRODUCTION

连接器密封性试验机主要适用于连接器等产品的气密性检测试验,产品浸入时施加指定压力,可设定相应的压力范围大小.藉于连接器胶盒钻孔或以一塑料管穿过连接器孔穴供给压缩空气来评估连接器的防水性。也要用胶带密封或以压缩的回管来密封来评估引线端或相似者。结合适当大小线径尺寸之防水型X来进行测试。连接器与测试中电线的关系应处在线束以倾斜30度角的连接器固定之条件下,及于垂直、水平、及参照图48个斜向施力30N的严苛条件下。一边导以98kPa的压缩空气达30秒,一边量测、确认30秒中有否漏气。若无漏气,按每10kPa逐渐加压并确认开始漏气的压力。下一步,置放连接器于常温的水中并施以49kPa负压达30秒,并确认进水的状况。确认测试设备若连接器外部升压不会漏气。


产品特点 FEATURES

内部 SUS#304 不锈钢板
外部 SECC 防锈钢板+2660 粉体烤漆处理。
6061 铝合金多孔治具台(硬气皮膜处理)一组。(治具台 1pic,固定夹 8pic.
角度可调不锈钢电线支撑架一组
不锈钢升降杆一组
日本 I=ORION 1/2HP 真空泵一组
三点组合真空过滤装置 三组
高密度调节器压过滤器 一组
200kPa 压力表三只
1/4 口径调压阀三只
1/4 口径电磁阀三只。
30N 标准砝码三只

产品规格 SPECIFICATION

型号

规格

TMJ-9722B

内箱尺寸(W×D×H)mm

300 × 200 × 300

外箱尺寸(W×D×H)mm

990 × 1050 × 360

电源

380V 3Φ 50HZ MAX30A

控制系统

计时器、数位显示、可设定 0.1sec~999hr

功能选择开关

数位可调式负压表四只

治具升降开关

手动负压控制开关四只
